Hercules LastboyVorbereiten der Teile (Schaltungsdeckel) |
|
Der Schaltungsdeckel ist wieder etwas komplizierter. Er ist mit der Achse für den Tupfer am Vergaser, der Umlenkung für die Kupplungsbetätigung und mit der gesamten Schaltumlenkung bestückt.

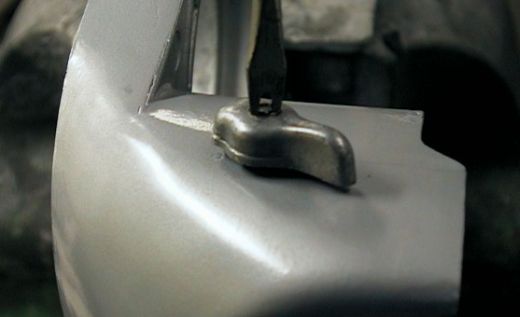

Unterhalb der Fetteinfüllschraube befindet sich die Raste für die Schaltmimik. Sie ist zusammen mit einer Feder in der Führung eingesetzt. Wir ziehen den "Napf" heraus, entfernen die Feder, reinigen das ganze gründlich und setzen es neu gefettet wieder ein. Auch hier achten wir auf Leichtgängigkeit damit die Gänge später sauber einrasten. Der kleine Simmerring im Schaltungsdeckel hat nur untergeordnete Funktion. Es ist nicht einmal schlimm, wenn er fehlt! Die Mimik für den Tupfer kann mit einem umgestrickten Schraubenzieher von vorne zerlegt werden:

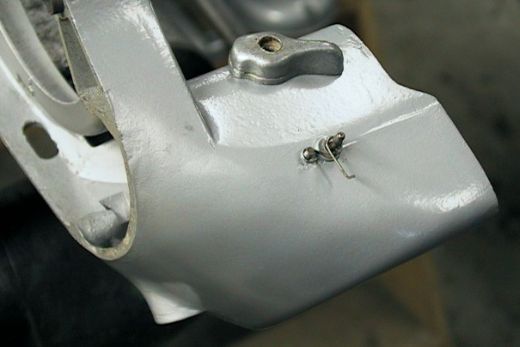

Die darunter liegende Feder muss richtig eingehangen werden und darf nicht gebrochen sein:
Nun können wir das Gestänge herausziehen.
Der Umlenkhebel wird von innen her entfernt. Wir sollten ihn reinigen und mit Fett wieder einsetzen. Er muss besonders leichtgängig sein, damit sich die Kupplung später nicht so schwer ziehen lässt. |
